磁翻板液位计

来源: 作者: 发布日期:2021-06-05 访问次数:1937

型号:UZC

名称:磁翻板液位计

精度:1.0/1.6

单位:台

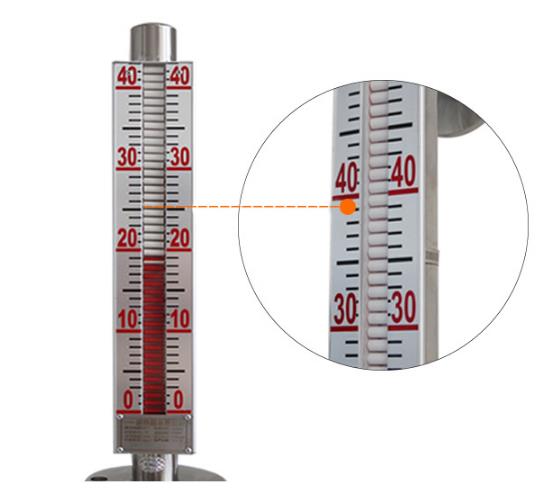

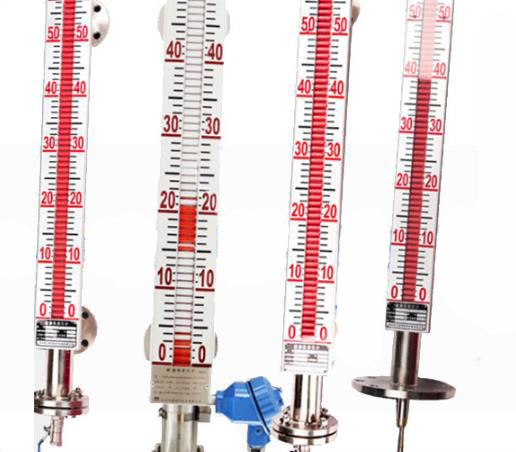

UZC磁翻板液位计(玻璃管液位计)是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

主要参数

温度

Temperature

≤ 300℃

≤ 300℃

显示颜色

Display color

液绿气红

Green liquid red gas

可视距离      Visible distance

60m, 夜间200~300 m

60m, 200 ~ 300 m at night

电源电压

Power supply voltage

AC 220V (带电源适配器) 或DC24V

AC 220V (with adapter) or DC24V

测量范围

Range

可根据现场要求订做

Requirements may be made ?6?7?6?7according to the site



技术指标Main Specifications

技术参数

Technical parameters

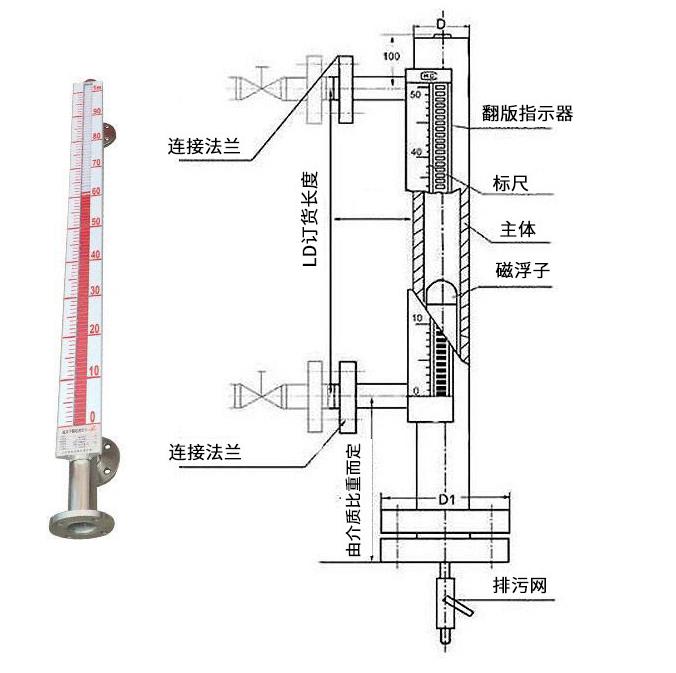

侧装式Side-mounted

基本型

Basic model

夹套型

Jacket model

高温高压型

High temperature High pressure model

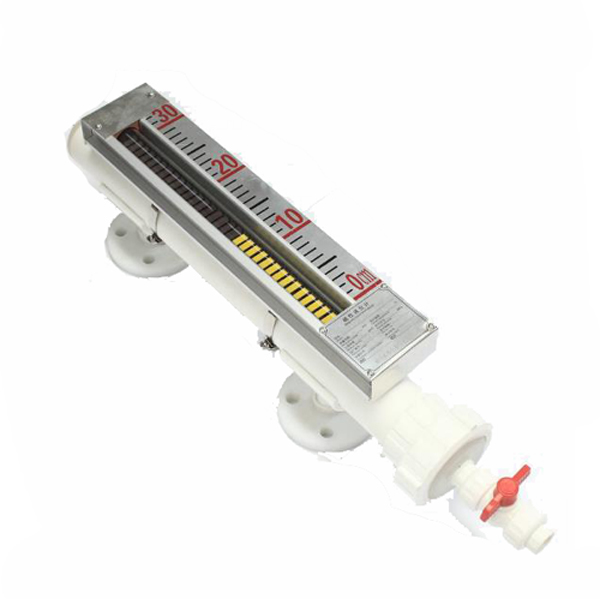

防腐式Anti-corrosion model

不锈钢衬四氟Stainless Steel PTFE lining

经济型

Economy

测量范围

Measuring range

200-6000mm,其它尺寸可订做

200~6000mm, other sizes can be customized

200-4000mm

200 ~ 4000mm

工作压力

Working pressure

0~4MPa

0.6-2.5MPa

0.6-32MPa

0.6-2.5MPa

0.6-1.6MPa

工作温度

Operating temperature

-20~200℃

<520℃

-20~200℃

-20~90℃

介质密度Density

0.45-2.0g/cm3

0.5-2.0g/cm3

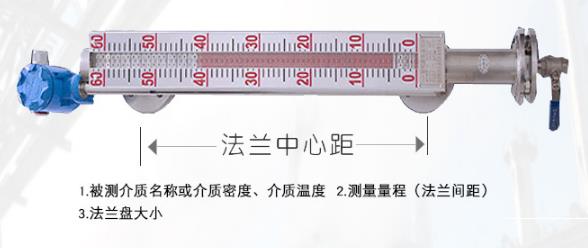

连接方式

Connection

法兰连接:DN20、DN25或其它(根据客户要求)螺纹连接、焊接管等多种工艺接口可选

Flange connection: DN20, DN25 or other (According to customer requirements).

Threaded connections, welded pipe and other technology interfaces optional.

法兰标准

Flange Standard

HG20592~20635-97,其它法兰标准请用户注明

HG20592~20635-97, Other flange standards can be customized.

夹套接口

Jacket Interface

/

DN20或
G1/2"外螺纹DN20 or

G1/2" Male

/

/

/

材质

Material

1Cr18Ni9Ti, 316L

不锈钢衬四氟

Stainless Steel PTFE lining

PPR,ABS,UPVC,PVC

选配项

Optional items

液位开关,电远传,排污阀,顶部放空阀,排污/排气螺丝等

Liquid level switches, signal transmission, drain valve, the top vent valve, drain / exhaust bolts.

技术参数

Technical parameters

顶装式

Top-mounted

顶装侧显式

Top-mounted Side display

测量范围

Measuring range

200-5000mm

200~5000mm

0-0.5m或0-200m(显示器可分段做)

0~0.5m or 0~200m (Display can be segmented.)

工作压力

Working pressure

0.6-2.5MPa

0-1.6MPa

工作温度

Operating temperature

≤520℃

-20~500℃

介质密度

Medium Density

0.5~2.0g/cm3

≥0.7g/cm3

连接方式

Connection

法兰DN80、DN100、DN125、DN150

Flange DN80, DN100, DN125,DN150.

法兰DN150

Flange DN150

法兰标准

Flange standard

HG20592~20635-97,其它法兰标准请用户注明

HG20592~20635-97, Other flange standards, please specify.

材质Material

1Cr18Ni9Ti, 316L

选配项

Optional items

液位开关,电远传

Liquid level switches, signal transmission.

限位开关参数Limit switch parameters

控制灵敏度

Control sensitivity

10mm

10mm

触点容量

Contact capacity

AC220V, 2A

AC220V, 2A

机械寿命

Contact life span

5×104

5×104 times

防爆规格

Explosion proof character

ExiaIICT4本安防爆

ExiaIICT4 intrinsically safety.



电远传参数Signal transmission parameters

精度

Accuracy

±1.5%F.S

±1.5%F.S

输出负载

Output load

750Ω

750Ω

输出信号

Output signal

4~20mA, DC24V

0~10mA, AC220V

防爆规格

Explosion proof character

ExiaIICT4本安防爆

ExiaIICT4 intrinsically safety.
