1151/3151智能电容式压力(差压)变送器安装方式图

来源: 作者: 发布日期:2021-06-10 访问次数:4199

1151/3151智能电容式压力(差压)变送器安装方式图

流量、液位或压力的测量准确度,很大程度上取决于送变器和引压管的正确安装。对于流量测量精度,与正确安装一次测量元件有很大的关系。

    考虑到工艺流程和经济因素,流量和液位变送器经常只能安装在恶劣环境中。然而,变送器应尽量安装在温度梯度和温度波动小的地方,同时要避免振动和冲击。

  5.1安装

 西仪测控1151/3151智能电容式压力(差压)变送器可提供的安装支架有三种,安装方式如图典型安装方式所示。用所提供的4个螺栓将变送器固定于安装支架再通过 U 型螺栓用管装支架(B1B3)将变送器固定于φ50mm左右的水平或垂直管上或用M10螺栓(用户自备)将盘装支架(B2)固定于表盘上。对于LT变送器通过其安装法兰对接到罐体上(LT变送器外形尺寸图)

法兰引压口为1/4-18NPT内螺纹。过渡接头引压口为1/2-14NPT内螺纹。选用这种接头是为了拆卸方便,用户只需拧下过渡接头的螺栓,即可让变送器流程装置脱开。转动过渡接头,可使两个引压口中心距增加或减少3mm。为了保证法兰与过渡接头或法兰与三阀组的密封,重新组装时应按如下程序进行:先要用手拧紧两个螺栓, 然后用扳手拧紧第一个螺栓,再拧紧第二个螺栓,最后再拧紧第一个螺栓。扳手的力矩为40N·M

为了法兰或过渡接头便于与引压管道连接,可转动变送器的方向。如果沿着轴线方向转动,转动后法兰仍然与原来保持同一平面,则不会引起零点的变化。如果法兰转为水平位置,那么所产生的零点的变化等于位置变化引起的液位差。此时,需要重新调整变送器零点。


5.2引压管的安装

    西仪测控1151/3151智能电容式压力(差压)变送器相对流程管道的正确位置依赖于被测介质。为了选定最佳安装位置、应考虑下面几点:

1. 腐蚀或过热的介质不能与变送器直接接触;

2. 防止渣子在引压管内部沉积;

3. 尽可能短地使用引压管;

4. 两引压管里的液压高度应保持平衡

5. 引压管应装在温度梯度和波动小的地方;


测量气体压力时,引压管应装在管道的顶部或侧面,变送器应装在侧面取压口的上方以便液体排入流程管道。

    测量液体压力时,引压管应装到流程管道的侧面以避免渣子沉积。变送器装在侧面取压口下方,以便气体排入流程管道。

    测量蒸汽压力时,引压管应安装在管道侧面,而变送器应装在取压口的下方,以便冷凝液流人引压管。

    使用侧面有排气/排液阀的变送器,取压口要装到流程管道的侧面。工作介质为液体时,排气/排液阀装在法兰的上部以便排出气体;工作介质为气体时,排气/排液阀装在法兰的下部以便排出液体;法兰转动180º,侧面排气/排液阀就从上部转到下部。注意,测量蒸汽或其它高温介质时,与变送器接触的介质温度不能超过其使用的温度极限。

测量蒸汽时,引压管内要充满水,防止蒸汽与变送器直接接触。由于变送器的容积变化量很小,故不需要冷凝器。

    连接变送器与被测量介质取压口的管路是压力的传输通道,在压力传递过程中,引起误差的原因如下:

1. 压力的泄漏

2. 引压管道的摩擦损失

3. 液体介质的管路中积集气体

4. 气体介质的管路中积集液体

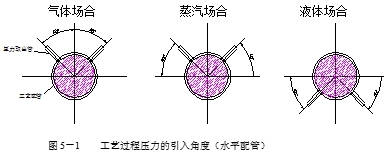

5.3 引压管与变送器连接注意事项:


1. 使用尽量短的引压管

2. 过程流体是气体时, 要求安装引压管按垂直向上或垂直向上方向的 45°之内连接到流程管道。

3. 过程流体是液体时, 要求安装引压管按水平方向或水平方向向下45°之内连接到流程管道。

4. 过程流体是蒸汽时, 要求安装引压管按水平方向或水平方向向上45°之内连接到流程管道。

5. 为避免摩擦的影响,并防止堵塞,使用足够大的口径的引压管。

6. 确保所有的气体从液体介质引压管中排除,气体介质测量容室内无液体。

 在高压测量时,引压管要有足够的强度耐高压。

5.4 接线

电源—信号端子位于电气壳体内的接线端子侧。接线时,将接线端子侧(标有FIELD TERMINAL)的端盖拧开,接线端子图如图5-3所示,左侧端子是电源—信号端子,右侧端子是测试(试验)或电流指示表连接端子,用V2V3选件后,也可用做毫伏输出端子(5)。测试端子有与电源—信号端子有相同的电流信号420mA dc.;它用于连接指示仪表或测试用。电源是经过信号线供给到变送器,不需要附加电源线。注意,不要把电源—信号线接到测试(试验),否则,就会烧坏二极管。如果万一烧坏,为了使变送器正常工作,可采用应急办法将两测试端子短接。变送器的信号线不需要屏蔽,但用两根扭在一起的双绞线效果最好。信号线不要与其它设备的电源线一起通过导线管或明线槽,也不可在大功率设备附近穿过。电气壳体上的接线孔应当密封(用密封件),以防在电气壳体内积水,如果接线孔不能密封,电气壳体应朝下安装,以便排出内部积水。信号线可以浮地或在信号回路中任何一点单点接地。变送器壳体可以接地或不接地。电源稳压要求不高,即使电源电压波动lV,对输出信号的影响也可忽略不计。由于变送器是电容耦合接地,检查绝缘电阻不能使用高压兆欧表。线路检查只准用不大100V的兆欧表进行测试。输出电流在420mAdc.的变送器最大输出电流不超过23mAdc.

5.5危险场所安装

为使安装的变送器保持防爆功能,必须注意下述事项(详见防爆说明书)

1. 盖子必须拧紧,保证最少啮合6扣,不得损坏螺纹。

2. 传感器与电气壳体的连接部位,最少啮合6扣,且不能有损坏螺纹。

3. 接线孔必须用合适密封件密封。

4. 如果壳体上另一个接线孔不用,必须用带螺纹的金属塞塞住,最少啮合6扣。

5. 电气壳体的电路侧和接线侧之间的密封层不得损坏,接线端子都必须完好。

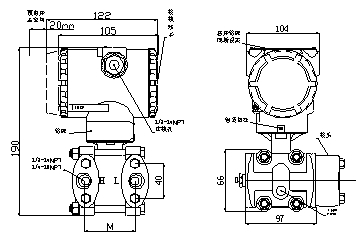

外形尺寸 (GP/AP/DP/HP)



量程代号

345

67

8

Mmm

54

56

57

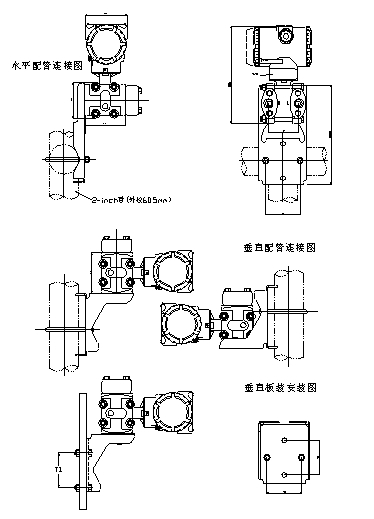

典型安装示意图

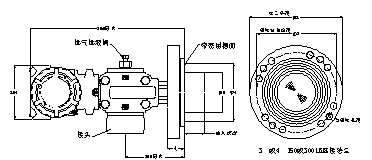

LT型变送器法兰尺寸及外形图




安装法兰

膜片组件尺寸

尺寸规格

压力等级

t

Ф1

安装螺栓

Ф4

Ф5

Ф2

Ф3

数量

3

4

34

150lb

150lb

300lb

300lb

30

30

35

38

190.5

228.6

209.6

254.0

152

190

168

200

19

19

22.2

22.2

4

8

8

8

127

157

127

157

66

89

66

89

注:t为法兰厚度;Ф1法兰外径;Ф2螺栓分布直径;Ф3螺栓孔径;Ф4膜片密封外径;Ф5插入筒外径
